103 шага к освоению CorelDraw 8


Шаг 64 - Настоящая кривая Безье


Мы уже знакомились с данным инструментом для рисования длинных линий. Но он позволяет еще и рисовать кривые сегменты.


Ставим на рисунку первую точку и не отпуская левую кнопку начинаем двигать мышку, появится касательная линия.


Стоит поставить вторую точку как появится сегмент.


Если попробовать щелкнуть на первую точку редактором узлов, то нам будет доступна касательная, которую можно изменять.


Для того, чтобы нарисовать серию подобных линий нужен некоторый опыт. Это связано с тем, что начиная со второго узла кривая будет настраиваться по двум линиям.

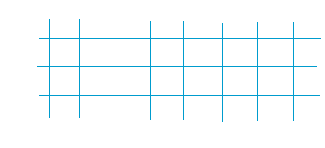

Давайте попробуем нарисовать синусоиду. Сделаем сначала разметку обычными линиями для ориентации.


Рисуем первый сегмент.


Видите, сегмент только на половину необходимой высоты, но это не страшно. Рисуем второй.

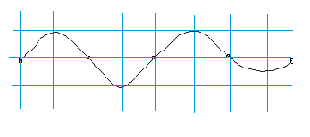

Первый стал нормальный по высоте, а второй на половину. Рисуем еще один, и так далее.

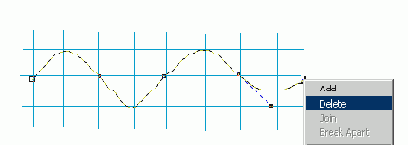

Нарисовать нужно на один сегмент больше, чтобы удалить последний узел.
